Hướng dẫn sử dụng Plastigauge — 6 bước đơn giản
Plastigauge® là phương pháp đo khe hở đơn giản nhất, không cần thiết bị điện tử, không cần nguồn điện. Dưới đây là quy trình 6 bước chuẩn mực để đo khe hở ổ trục bạc lót:
Bước 1: Chuẩn bị bề mặt
Lau sạch hoàn toàn cả bề mặt trục và bạc lót bằng dung dịch tẩy dầu mỡ. Bất kỳ cặn dầu, bụi bẩn nào còn sót lại đều ảnh hưởng đến độ chính xác. Đảm bảo bề mặt khô ráo trước khi đặt sợi Plastigauge.
Bước 2: Chọn đúng mã Plastigauge
Xác định khe hở dự kiến (theo tài liệu kỹ thuật của nhà sản xuất thiết bị) và chọn mã PL có dải đo phù hợp. Ví dụ: khe hở ổ trục khuỷu ô tô thường nằm trong khoảng 0.025–0.075mm → dùng PL-A (0.025–0.175mm).
Bước 3: Đặt sợi Plastigauge
Cắt một đoạn sợi Plastigauge vừa bằng chiều rộng bạc lót. Đặt sợi ngang trên bề mặt trục (song song với trục), không đặt dọc theo chiều dài trục. Không nén hoặc bẻ sợi.
Bước 4: Siết nắp bạc theo mô-men xoắn
Lắp nắp bạc (bearing cap) và siết bu-lông theo đúng mô-men xoắn quy định của nhà sản xuất. Không xoay trục sau khi siết — xoay trục sẽ làm biến dạng sợi Plastigauge và cho kết quả sai.
Bước 5: Tháo nắp bạc và đọc kết quả
Tháo nắp bạc cẩn thận. Sợi Plastigauge sẽ bị nén dẹt trên bề mặt trục hoặc bạc lót. So sánh phần rộng nhất của vết dẹt với thẻ đọc kết quả (Gauge Card) để xác định giá trị khe hở.
Bước 6: Phân tích kết quả
Ngoài giá trị khe hở, hãy quan sát hình dạng vết dẹt:
- Vết dẹt đều: Bề mặt trục và bạc lót đồng đều — tốt
- Vết dẹt rộng hẹp không đều: Trục bị côn (taper) — cần kiểm tra lại trục
- Vết dẹt đứt quãng: Bề mặt có vết lồi lõm hoặc hư hỏng
- Vết dẹt lệch sang một bên: Trục bị lệch tâm hoặc bạc lót bị mòn không đều
Mẹo đọc kết quả chính xác
- Đọc kết quả ở phần rộng nhất của vết dẹt, không đọc ở đầu mút
- Nếu vết dẹt nằm giữa hai vạch trên thẻ, ước lượng giá trị trung bình
- Sử dụng ánh sáng đầy đủ và kính lúp nếu cần
- Đo ít nhất 2 lần để xác nhận kết quả
Lỗi thường gặp khi sử dụng Plastigauge
- ❌ Xoay trục sau khi siết nắp bạc
- ❌ Đặt sợi dọc theo trục thay vì ngang
- ❌ Bề mặt còn dầu mỡ khi đo
- ❌ Siết không đúng mô-men xoắn
- ❌ Dùng sai mã PL (dải đo không phù hợp)
Mua Plastigauge chính hãng

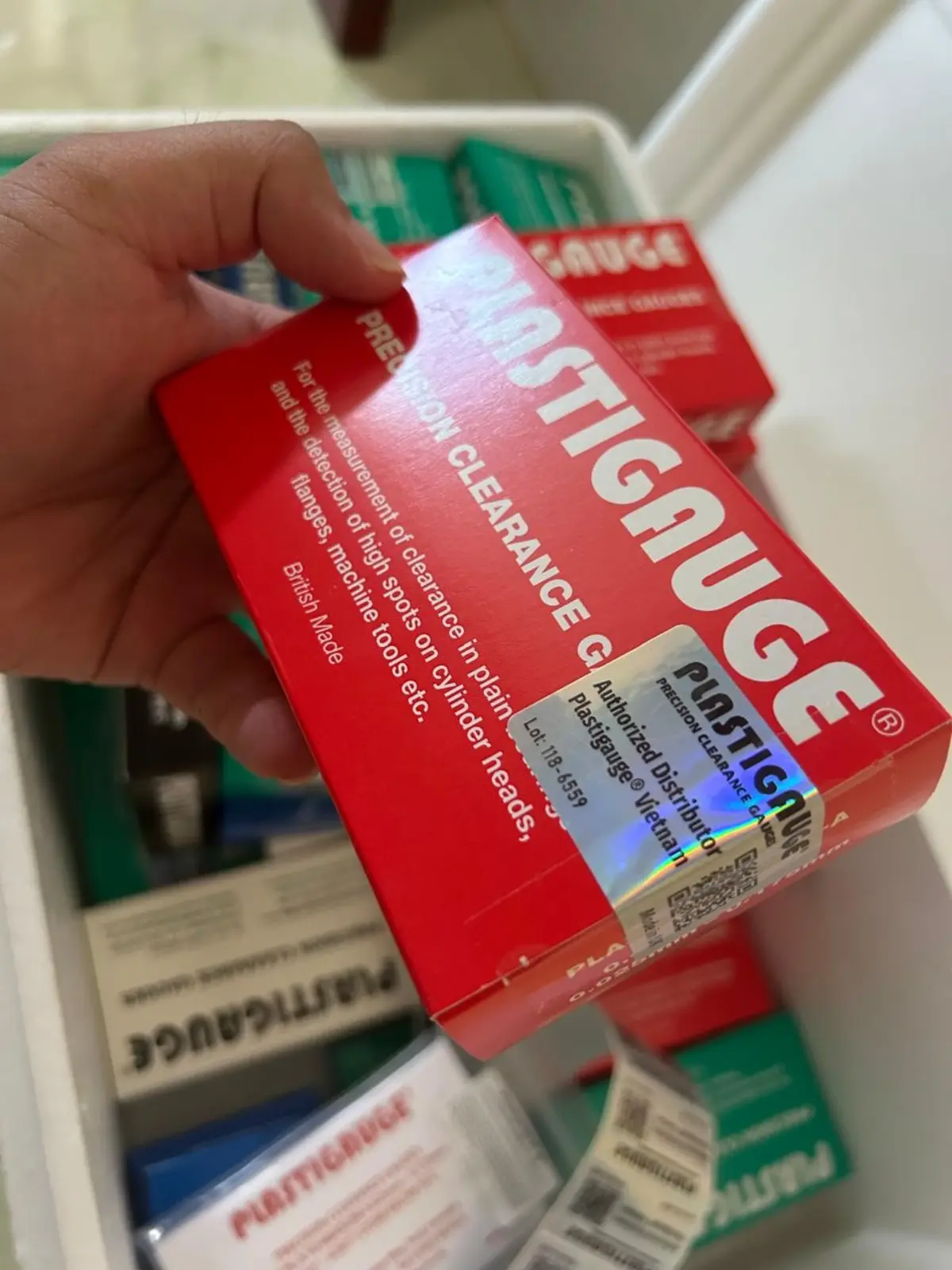

Để đảm bảo kết quả đo chính xác, chỉ sử dụng Plastigauge chính hãng UK có tem hologram truy xuất nguồn gốc. Liên hệ Plastigauge Việt Nam để được tư vấn và báo giá.
